考法一：抽象层级的排序（填空题 / 选择题）

这是最基础的考法，考查你对硬件描述“从宏观到微观”的认知。

  • 考点： 图左侧那个向下的箭头“描述和抽象能力”，从高到低分别是哪五个层级？
  • 答案（从高到低）： 系统级 -> 算法级 -> 寄存器传输级 (RTL) -> 门级 -> 开关级。
  • 典型题目： “Verilog HDL 支持不同级别的抽象描述，请按抽象级别从高到低排列：*、*、RTL级、门级、_。”

考法二：Verilog 与 VHDL 在底层的本质区别（极其爱考的判断题 / 选择题）

你看图中那条最显眼的大括号，它圈出了 Verilog HDL 的范围，并且最底部探到了“开关级”。而右侧的 VHDL 对应的框，底部只到了门级（下面是单独的 VITAL）。

  • 考点： 两种语言在底层物理建模能力上的差异。
  • 答案： Verilog HDL 能够进行开关级（晶体管级）的建模，而标准的 VHDL 不支持直接的开关级建模。
  • 典型题目：
    • （判断题）“VHDL 和 Verilog HDL 都具有开关级的描述能力。” ❌ （错，VHDL没有）
    • （选择题）“下列哪种语言更适合用于底层 CMOS 晶体管开关级别的电路描述？” 👉 选 Verilog HDL。

考法三：SystemVerilog 的作用（填空题 / 简答题）

看图的最上方，SystemVerilog 补足了最顶部的空间。

  • 考点： 了解 SystemVerilog 的定位。
  • 答案： 它是 Verilog 的扩展，主要是为了增强 系统级（System Level） 的建模、验证和描述能力。

💡 考前冲刺复习建议

如果这道题出现在卷面上，你只需要在大脑里提取这三句话就能拿满分：

  1. 顺序是：系统、算法、RTL、门、开关。
  2. Verilog 手更长，能往下摸到“开关级”（晶体管）。
  3. VHDL 偏上层，底层要靠 VITAL 辅助。

考试遇到这题属于白给的分数，把这几个关键层级和“开关级”的归属看准，就没问题了！

软固硬核的概念

软核一般是指经过功能验证、5000门以上的可综合 Verilog HDL或 VHDL模型。

固核通常是指在 FPGA 器件上，经过综合验证、大于 5000 门的电路网表文件

硬核通常是指在 ASIC 器件上，经过验证、正确的、大于 5000 门的电路结构版图掩膜

ip核是具有知识产权核的集成电路芯核的总称，是经过反复验证的，具有特定功能的宏模块，且该模块与芯片制造工艺无关，可以移植到不同的半导体工艺中

verilog标准

1995年 ：verilog IEEE 1364-1995

2001年：verilog IEEE 1364-2001

第二章

标识符：标识符是被用来命名信号，模块，参数等，它可以是任意一组字母，数字，下划线，美元符的组合。标识符区分大小写，开头必须是字母或者下划线。

关键字都是小写

常见表现形式示例

有位宽整数 (推荐格式)

这是最严谨的写法，可以防止在综合为底层电路时产生意想不到的位宽截断或扩展。

  • 4'b1011：4位二进制数 1011
  • 8'hFA：8位十六进制数 FA (二进制为 11111010)
  • 16'd255：16位十进制数 255

运算符优先级

为了应付考试或快速回忆，你可以记住这句顺口溜：

“单算移，关等位，逻辑三目最后拼”

  • 单：单目（!, ~）
  • 算：算术（先乘除模，后加减）
  • 移：移位（<<, >>）
  • 关：关系（大小判断）
  • 等：相等（是否相等）
  • 位：按位操作（& > ^ > |）
  • 逻辑：逻辑操作（&& > ||）
  • 三目：条件选择（?:）
  • 最后拼：拼接操作（{}）

== 和 ===真值表

==

A \ B01xz
010xx
101xx
xxxxx
zxxxx

===

A \ B01xz
01000
10100
x0010
z0001

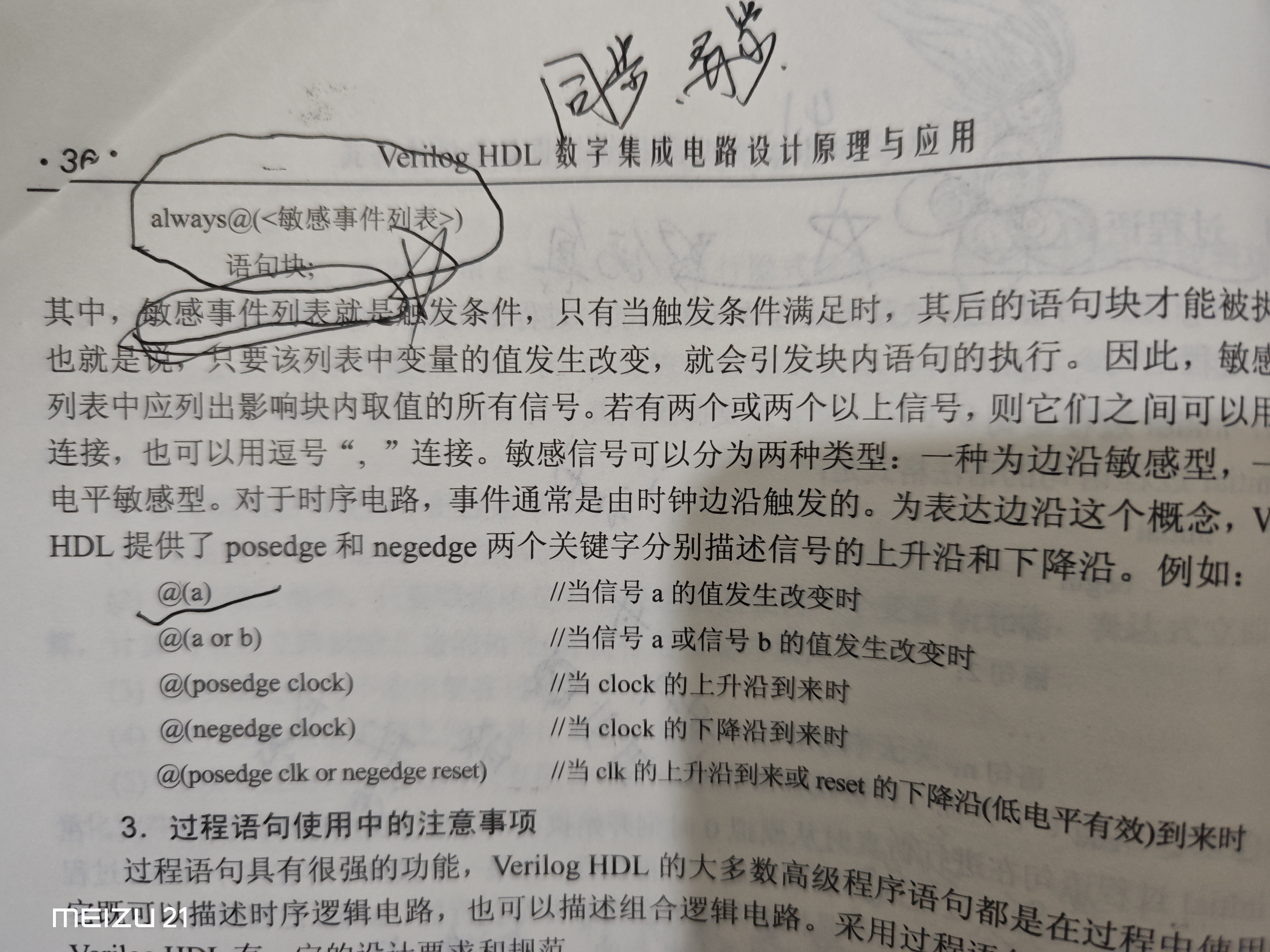

5637cf27e2cd2fa5c9b1f776cb2d008

采用过程语句对组合电路进行描述时，需要把全部的输入信号列入敏感事件列表

采用过程语句对时序电路进行描述时，需要把时间信号和部分输入信号列入敏感事件列表

结构化建模

包括：模块级建模，门级建模，开关级建模

高频考点一：端口映射规则（必考选择/改错题）

当你调用（实例化）一个现成的模块时，如何把外部信号连到模块的端口上？这是最容易出题的地方。

  • 陷阱：位置映射 vs. 名称映射
    • 位置映射（Positional）：严格按照原模块定义的端口顺序连线。缺点是极易连错，且一旦原模块修改，这里的代码全得改。
    • 名称映射（Named，强烈推荐）：使用 .端口名(连接信号) 的格式。顺序可以随便打乱，非常清晰。
  • 考试常见改错：题目会故意把名称映射写错，或者在同一个实例化里混用两种映射方式（语法是不允许混用的）。Verilog // 假设底层模块定义为：module D_FF (input D, input clk, output Q);
     ​
     // 错误写法（混用，直接零分）：
     D_FF d1 (.D(data_in), clk, .Q(data_out));
     ​
     // 满分写法（名称映射）：
     D_FF d2 (.Q(data_out), .D(data_in), .clk(clock)); // 顺序打乱完全没问题

高频考点二：内置门级原语的“暗规则”

Verilog 内置了一些基础逻辑门（如 and, or, not, nand, xor 等），被称为门级原语。调用它们时有一个极其死板的规定。

  • 终极陷阱：输出必须写在第一位！ 内置门的语法是：门类型 实例名 (输出, 输入1, 输入2, ...); 考试时，老师最喜欢在填空题或读图题里考这个顺序：Verilog wire out, a, b;
     // 考题：请用内置与门实现 out = a & b;
     and u1 (out, a, b); // 正确：输出 out 必须在最前面！
     and u2 (a, b, out); // 致命错误！这会被综合成 a 作为输出

端口的对应

名称映射（Named Mapping）*是实际工程中最标准、最推荐的端口连接方式。它的核心思想是：*“指名道姓地连线，绝不依赖位置顺序。”

要彻底搞懂它，你只需要记住一个核心语法公式和一句口诀。

1. 核心语法公式

Verilog

 调用的模块名 实例名 (
     .底层端口名1 (当前模块的信号线A),
     .底层端口名2 (当前模块的信号线B),
     ...
 );

💡 独家记忆口诀：“点（底层），括（当前）”

  • .（点）：代表你要“点”开那个被调用的模块，所以点后面跟着的永远是底层模块原有的端口名字。
  • ()（括号）：代表你手里正拿着一根线，所以括号里面写的是当前模块中用来连接的信号线名字。

2. 来看一个超级直观的例子

假设我们有一个别人写好的半加器（Half_Adder）模块，它的代码是这样的：

Verilog

 // 底层模块：半加器
 module Half_Adder (
     input  a,      // 加数1
     input  b,      // 加数2
     output sum,    // 本位和
     output carry   // 进位
 );
     // (内部逻辑略)
 endmodule

现在，你在写一个顶层模块（Top_Module），手里有四根线（x, y, out_sum, out_carry），你想把它们连到半加器上。使用名称映射的代码如下：

Verilog

 // 顶层模块
 module Top_Module (
     input  x,
     input  y,
     output out_sum,
     output out_carry
 );
 ​
     // 实例化半加器，使用名称映射
     Half_Adder u1 (
         .sum   (out_sum),   // 把底层的 sum 端口，连上我手里的 out_sum 线
         .a     (x),         // 把底层的 a 端口，连上我手里的 x 线
         .carry (out_carry), // 把底层的 carry 端口，连上我手里的 out_carry 线
         .b     (y)          // 把底层的 b 端口，连上我手里的 y 线
     );
 ​
 endmodule

发现了吗？ 在实例化 u1 的时候，我故意把 .sum 放到了第一行，把 .b 放到了最后一行。这就体现了名称映射的最大优势：顺序完全自由！ 只要你“指名道姓”了，编译器绝对不会连错。

3. 考试与工程中的四大踩坑点

在理解了基本用法后，以下几个规则是考试最爱考、写代码最容易报错的地方：

🔴 坑点一：端口悬空（想空着不连怎么办？）

有时候我们调用一个模块，它的某个输出端口我们不需要用。在名称映射中，处理悬空非常优雅：

  • 正确做法：只写点和底层端口名，括号里留空。

Verilog

     Half_Adder u2 (
         .a     (x),
         .b     (y),
         .sum   (out_sum),
         .carry ()        // 括号里什么都不写，代表 carry 端口悬空不连
     );

(注：对于 input 端口，最好不要悬空，否则底层模块会接收到未知态 x，除非底层有默认值定义。)

🔴 坑点二：位宽不匹配

括号里的线（如 [3:0] data_in），必须和底层端口的位宽一致。如果不一致，Verilog 会默认进行截断或补零，这通常会产生一个 Warning（警告），并且极大概率导致你的逻辑出错。

🔴 坑点三：绝对不能“混搭”

在同一个实例化中，你要么全用“位置映射”，要么全用“名称映射”，严禁混用。

Verilog

     // 致命错误：混用映射方式，直接编译报错！
     Half_Adder u3 (
         x,           // 这里用的是位置映射
         .b(y),       // 这里用的是名称映射
         .sum(out_sum),
         .carry()
     );

🔴 坑点四：名字拼写错误

既然是“指名道姓”，那就要求 .名字 必须和底层模块定义的端口名字一字不差（Verilog 是区分大小写的）。如果底层叫 Clk，你写成了 .clk(clock)，编译器会直接报错找不到该端口。

各种门

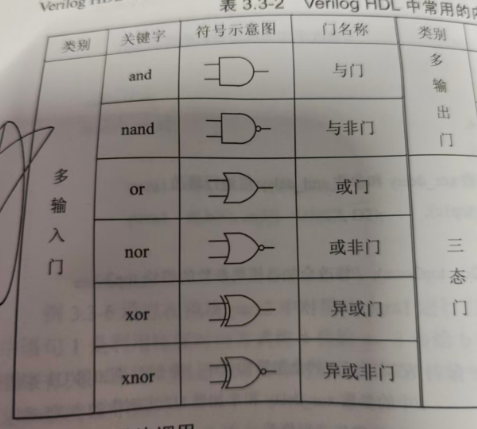

image-20260628210030753

第四章

数据选择器

 module mux8to1(out, sel, data_in);
     output out;
     input [7:0] data_in;
     input [3:0] sel;
     reg out;
 ​
     always @(data_in or sel)
         case (sel)
             3'b000 : out = data_in[0];
             3'b001 : out = data_in[1];
             3'b010 : out = data_in[2];
             3'b011 : out = data_in[3];
             3'b100 : out = data_in[4];
             3'b101 : out = data_in[5];
             3'b110 : out = data_in[6];
             3'b111 : out = data_in[7];
         endcase
 endmodule

移位寄存器

 module shiftregist1 (D, clk, reset);
     parameter shiftregist_width = 4;
     output [shiftregist_width-1:0] D;
     input clk, reset;
     reg [shiftregist_width-1:0] D;
 ​
     always @(posedge clk)
         if (!reset)
             D <= 4'b0001;
         else
             D <= {D[shiftregist_width-2:0], D[shiftregist_width-1]};
 endmodule

计数器

 module comp2bit (Q, clk, reset);
     output Q;
     input clk, reset;
     reg Q;
 ​
     always @ (posedge clk or negedge reset)
         if (!reset)
             Q <= 1'b0;
         else
             Q <= ~Q;
 endmodule

D触发器

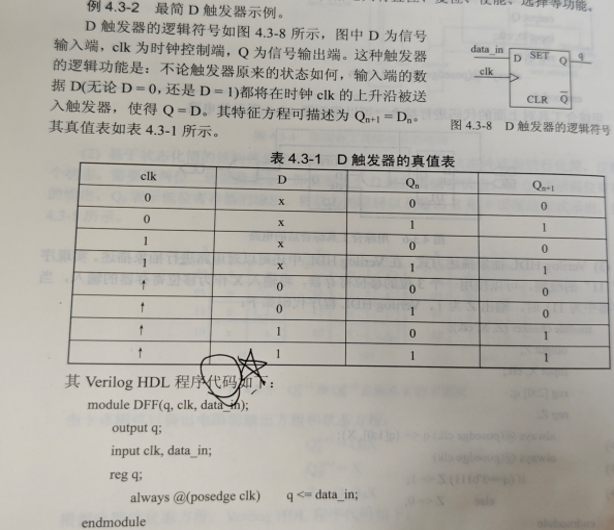

image-20260702104547346

有限同步状态机有 同步 和 异步两种

常用的编码方式：二进制编码，格雷编码和一位独热编码

第五章

timescale的语法格式：`timescale time_unit / time_precision

例如 `timescale 1ns / 1ns

大题

组合电路设计

组合电路设计大题：万能五步法

第一步：需求分析与变量定义（建立抽象模型）

  • 动作： 仔细阅读题目，找出所有的“输入条件”和“输出结果”，并给它们分配字母变量（如 A、B、C、Y）。
  • 关键点： 必须明确定义逻辑 0 和 1 的物理含义。例如：“设 A 为主裁判，A=1 表示同意，A=0 表示反对；设 Y 为最终结果，Y=1 表示通过，Y=0 表示否决。”（千万别漏写这句定义，很多老师会在这里扣过程分）。

第二步：列出真值表（最耗时，但绝对不能错）

  • 动作： 根据输入变量的个数 n，列出一个包含 2^n 行的表格。穷举从 00...0 到 11...1 的所有输入情况，并根据题意填上对应的输出 Y。
  • 避坑指南： 遇到题目中没有说明的输入组合，或者物理上不可能发生的输入（比如 BCD 码里出现了 1010 到 1111），直接在输出栏填入 无关项 d (或 x)。巧妙利用无关项，可以在下一步化简时大幅减少门电路的数量。

第三步：逻辑化简（核心拿分点：卡诺图）

  • 动作： 把真值表里的 1 和 d 画进卡诺图（Karnaugh Map）。
  • 圈图铁律：
    1. 圈数要尽可能少。
    2. 每个圈里的方格数必须是 2^k（1, 2, 4, 8…），圈要尽可能大。
    3. 圈可以跨越边界（上下相连、左右相连，甚至是四个角相连）。
    4. 无关项 d 可以当成 1 圈进去（如果能让圈变大），也可以当成 0 不理它。

第四步：写出逻辑表达式

  • 动作： 根据卡诺图的圈，写出最简的与或式 (SOP)。
  • 变形考点： 考卷有时不让你直接画与或门，而是会加限制条件：
    • “请仅用与非门 (NAND) 实现”：使用摩根定律，给整个表达式加两次非号（双重反相），然后化成全是与非的形式。
    • “请用 74LS138 (3-8译码器) 实现”：把表达式展开为标准与或式（最小项表达式），然后直接连线。

第五步：绘制逻辑电路图 / 编写 Verilog 代码

  • 动作： 根据上一步的表达式，画出逻辑门连接图，或者写出对应的 assign 数据流建模代码。

常见的三大经典考题模型

  1. “多数表决”型（含权重机制）
    • 经典题目： 三个裁判 A、B、C，A 是一票否决权，B 和 C 普通票。只有 A 同意且 B、C 中至少一人同意时才通过。
    • 破题点： 重点看特殊的那个变量，真值表中只要 A=0，输出全为 0。
  2. “数值检测/比较”型
    • 经典题目： 设计一个电路，输入为 4 位二进制数，当输入数值在 5 到 10 之间时，输出高电平。
    • 破题点： 这是典型的卡诺图无关项运用题。如果明确说输入是 BCD 码，记得把 10~15 当作无关项 d。
  3. “中规模集成器件 (MSI)”搭积木型
    • 经典题目： 请用一个 8 选 1 数据选择器 (74LS151) 或者 3-8 译码器 (74LS138) 实现特定的逻辑函数。
    • 破题点： 不需要画复杂的卡诺图。把函数化为最小项之和，最小项的编号（如 m_3, m_5, m_7）直接对应芯片引脚的连线。

没问题，我们来实战演练一道数字逻辑考试中最经典、最常考的入门级大题：“三人表决器”。

掌握了这道题，你就彻底打通了“从文字需求到物理硬件”的任督二脉。

经典例题：三人表决器设计 书p75

【题目描述】

有 A、B、C 三名评委对一个项目进行投票表决。只有当两名或两名以上的评委投“赞成”票时，项目才算通过。请设计该表决器的逻辑电路，并写出对应的 Verilog 数据流建模代码。

第一步：需求分析与变量定义（建立模型）

  • 输入变量： 设 A、B、C 为三名评委的投票状态。
    • 逻辑 1 表示“赞成”。
    • 逻辑 0 表示“反对”。
  • 输出变量： 设 Y 为最终表决结果。
    • 逻辑 1 表示“项目通过”。
    • 逻辑 0 表示“项目否决”。

第二步：列出真值表（穷举所有可能）

三个输入，总共有 2^3 = 8 种情况。规则是“至少两个 1，输出才是 1”。

A (评委1)B (评委2)C (评委3)Y (结果)说明
0000全反对
0010一人赞成
0100一人赞成
0111B、C赞成 (2票)
1000一人赞成
1011A、C赞成 (2票)
1101A、B赞成 (2票)
1111全票赞成 (3票)

第三步：逻辑化简（卡诺图推导）

我们将真值表中 Y=1 的位置（也就是 011, 101, 110, 111）填入卡诺图。

  • 相邻的 1 可以圈在一起（两个一圈）。
  • 最终可以画出三个圈，分别覆盖：(A,B)、(A,C)、(B,C)。

第四步：写出逻辑表达式

根据卡诺图的三个圈，我们可以得出最简的与或式 (SOP)：

Y = AB + AC + BC

(这就是这个电路的核心灵魂：A和B同意、或者A和C同意、或者B和C同意)

第五步：编写 Verilog 代码 (数据流建模)

有了表达式，写代码就是一秒钟的事，直接把数学符号翻译成 Verilog 的按位运算符（& 和 |）：

Verilog

 module Majority_Voter (
     input  A,
     input  B,
     input  C,
     output Y
 );
 ​
     // 数据流建模：用 assign 直接映射逻辑表达式
     assign Y = (A & B) | (A & C) | (B & C);
 ​
 endmodule

(注意：在工程习惯中，虽然 & 优先级高于 |，但加上括号 () 会让代码可读性大大增强，考试时这样写绝对满分。)

复位 (rst_n=0)din = 1din = 0din = 1din = 0din = 1din = 0din = 1din = 0din = 1din = 0S0 / 0 (未检测到1)S1 / 0 (连续1个1)S2 / 0 (连续2个1)S3 / 0 (连续3个1)S4 / 1 (4个或以上1)
